Configurar Telefono de Movistar Fibra Optica por VOIP en un Cisco SPA112 [1/2]

Javier Gutierrez Abella 16 de agosto de 2019

Hola,

Si tenéis contratada la Fibra Óptica de movistar vuestra telefonía fija funciona por VOIP. Podéis conectar un telf analógico convencional en el puerto PHONE de vuestro router de telefónica y hacer uso de la linea fija. Pero si os pasa como a mi, que tengo que poner un telf muy lejos del router principal y no queremos cablear con nuevos cables pero ya tenemos cable de red para internet allí en ese lugar lejano… podéis aprovechar el cable de red que tenéis, y utilizar un ATA para sacar en ese punto de red una toma analógica para el fijo.

¿Que es un ATA? Pues es un simple dispositivo que se conectar a internet y una vez configurado permite conectar un telf analógico tradicional y tener linea fija.

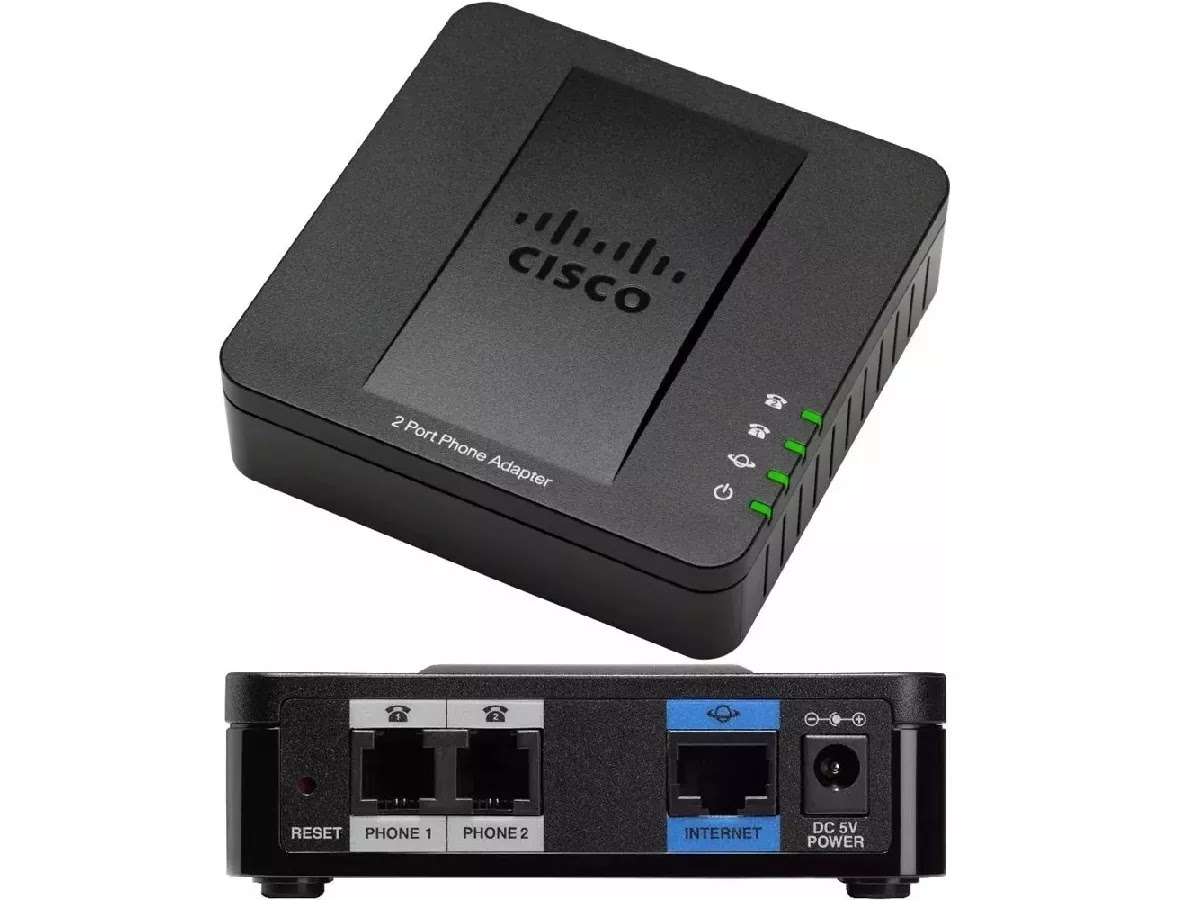

En mi caso he escogido un ATA de la casa CISCO modelo SPA112 que podéis encontrar en internet en torno a los 35€.

Una vez tengo el dispositivo es tan sencillo como conectarlo a esa toma de red. Acceder a la IP de gestión que nos muestra en la red interna, en mi caso me dio la 192.168.1.46 pero esto puede variar así que podéis hacer uno de programas para ver todas las IP de vuestra red e ir probando cual os abre el portal del CISCO. Entrando con admin admin accedemos a la configuración. Yo en mi caso lo he configurado para el phone 2, y en el phone 1 habría posibilidad de configurar otro servicio de VOIP diferente que podéis contratar con otro operador de VOIP…

Os dejo la configuración que a mi me ha funcionado a día de hoy sin problema:

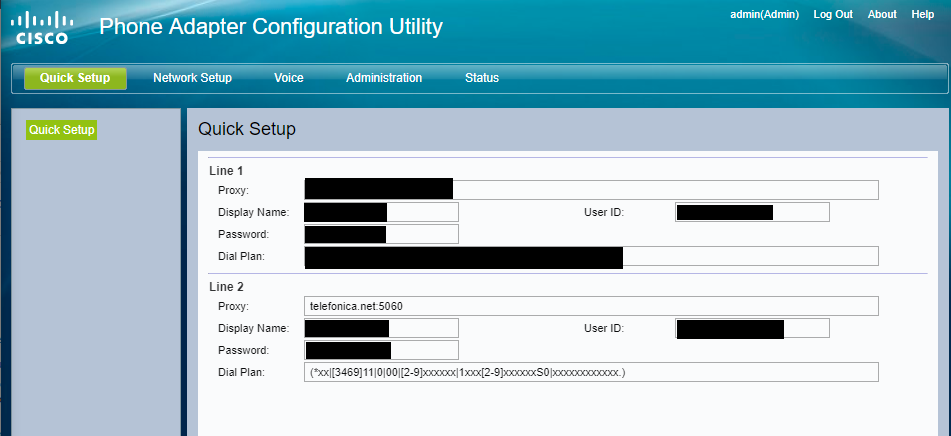

Hay que poner solo el proxy que es telefonica.net:5060 y después en 3 campos vuestro num de telf fijo. El dial Plan se carga el solo por defecto.(En nuestro caso estamos configurando la línea 2 pero si fuese con la linea 1 usaríamos siempre el Line 1)

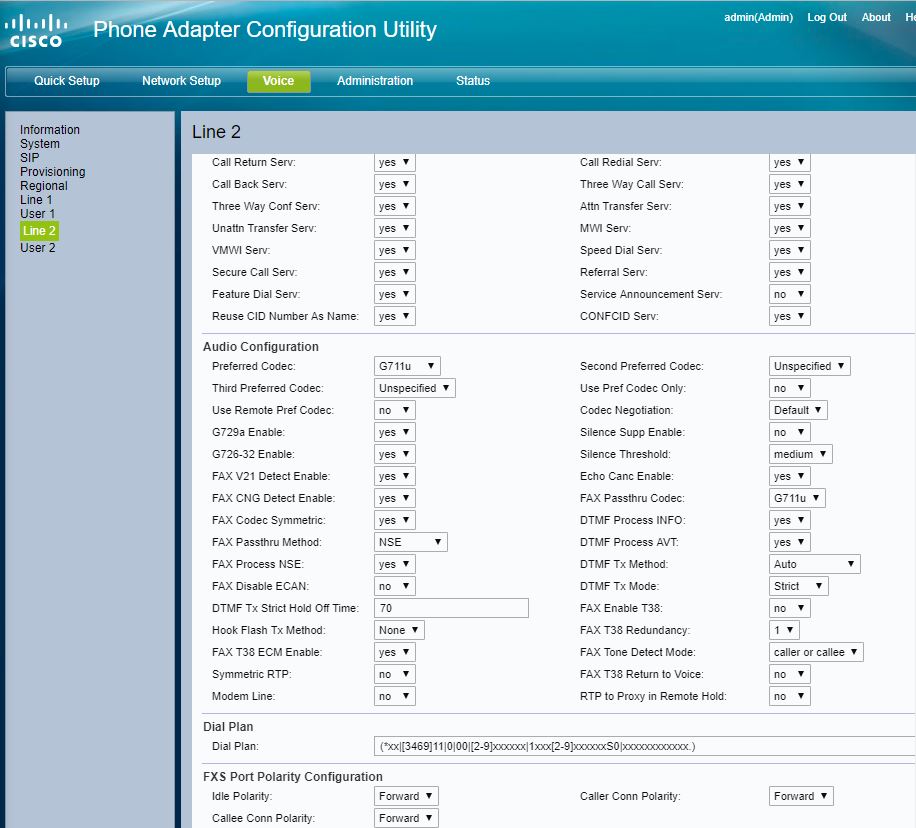

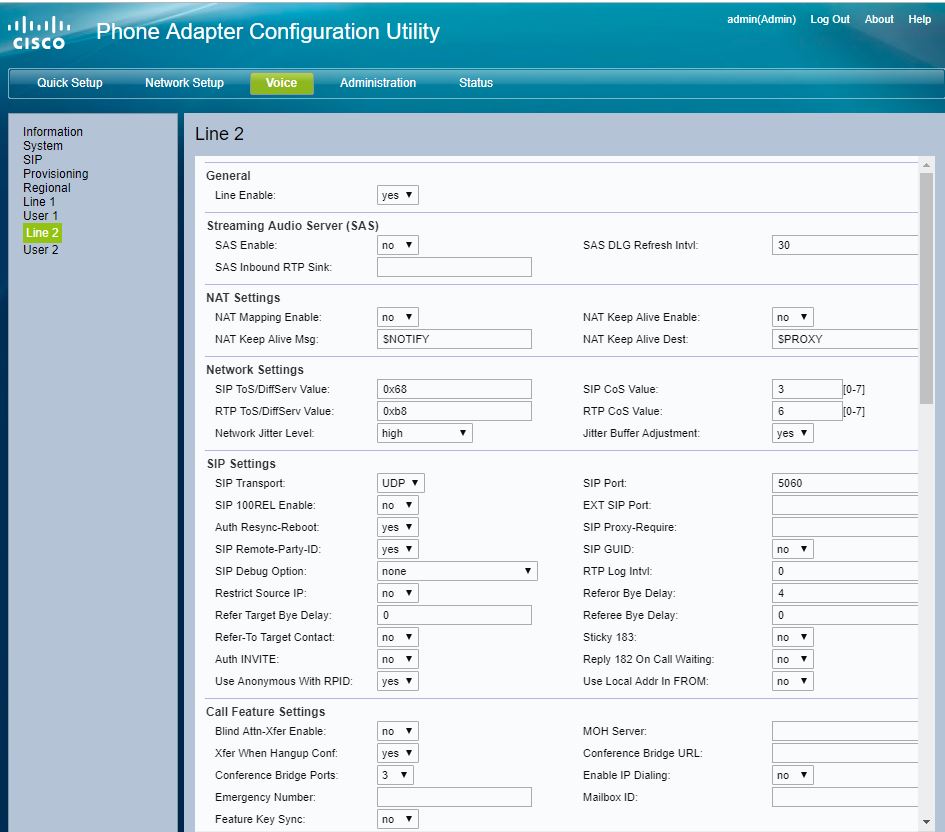

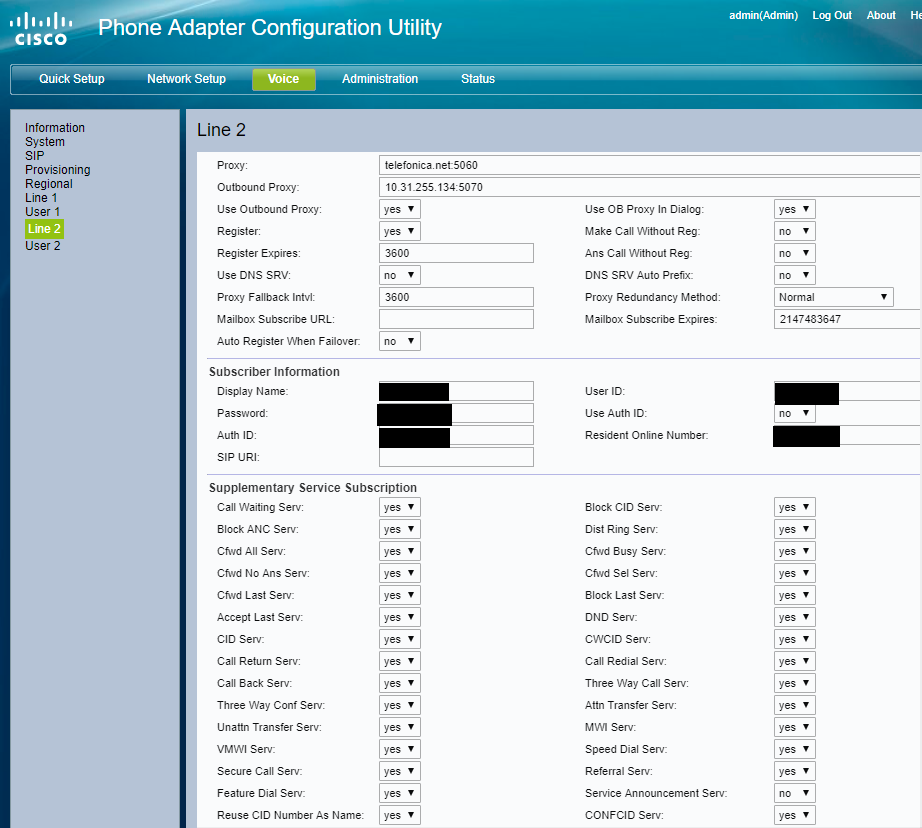

Después vamos a la sección Voice, Line 2 (En nuestro caso estamos configurando la línea 2 pero si fuese con la linea 1 usaríamos siempre el Line 1)

Los datos ocultos son siempre el num de telf 987445566 en los 5 campos. Además importante poner el proxy telefonica.net:5060 y el Outbound Proxy 10.31.255.134:5070

Y le daremos a sumit y listo! Ya tendríamos la configuración lista. Ahora veremos como el phone 2 se ilumina en verde en la parte superior del CISCO y podremos emitir llamadas VOIP sin problema alguno desde el ATA SPA 112

NOTA: Si una vez configurado el ATA lo metéis en una subred diferente seguirá funcionando hagais lo que le hagais siempre que salga a internet desde la IP de vuestra Fibra. Pero si lo llevais a otro domicilio ya no funcionará, aunque sea de fibra de movistar, adsl movistar o vodafone o lo que sea ya no va a funcionar la VOIP.

NOTA: No lo he podido probar pero si que comentan que estando fuera en otra conexión a Internet si lo conectamos a una VPN de nuestra fibra de casa el sistema funciona perfectamente. Así que para los amigos que viven en países lejanos con grandes costes de llamadas por ejemplo Australia. Siempre pueden hacer una VPN desde Australia a su fibra Movistar en España y conectar el ATA en Autralia por esa VPN y el sistema funcionaria como si estuviese en España y aprovechando las llamadas y bonos de España.

NOTA: Si queréis afinar vuestro ATA un poco mas solo tenéis que visitar este articulo:
https://blog.spyfly.es/2019/09/configurar-telefono-voip-en-un-ata.html

Comparte esta web mediante:
Previo Articulo
Siguiente Articulo

Articulos Relacionados

Hoy os voy a contar algo sobre la vieja tablet …

Añadir posibilidad de wifi tethering (hotspot) a nexus 7

Si al tratar de conectaros a una VPN que tiene …

Error VPN L2TP Windows 11 «no se pudo establecer la conexión»

Sobre El Autor

Foto del avatar
Javier Gutierrez Abella

Un ingeniero de teleco interneteando…Blog sobre novedades tecnologicas, y curiosidades informaticas de la red.

37 Comentarios

  1. Jonigigolo

    Hola! Gracias por la guía. Las llamadas entrantes no me aparecen en el teléfono, no sé si será cosa de mi terminal o de configuración del SPA112. He cambiado las opciones Caller ID Method a ETSI FSK y Caller ID FSK Standard a v.23, pero sigue sin mostrarme el número del que llama (se ve todo 0). Alguna idea? Gracias!

    17 de octubre de 2019
    • Javier Gutierrez Abella

      Hola, lo primero que has de probar es el telf conectado el en router y ver si allí se detecta el num de la llamada entrante. Si allí no se detecta es que o bien no tienes el servicio activo en movistar y tienes que llamarles para que te lo activen o bien tu telf está estropeado y no detecta los num de llamada entrante. Cuando en la toma del router todo funcione como tu quieres pasaremos al ATA (VOIP). En el ATA con la configuración que yo he puesto ya te debería funcionar todo, la identificación de numero incluida.

      19 de octubre de 2019
  2. Jonigigolo

    Muchas gracias, lo pruebo y comento los resultados.

    20 de octubre de 2019
    • Javier Gutierrez Abella

      ok, un saludo

      20 de octubre de 2019
  3. Emilio

    Hola acabo de conectar un spa112 y me funciona todo, salvo que no puedo usar códigos para, por ejemplo, desviar llamadas, o cancelar los desvíos.

    Si marco #21# salta un tono de "comunicando" y así con los otros.

    Saludos y gracias por la configuración de ayuda.

    10 de noviembre de 2019
    • Javier Gutierrez Abella

      eso puede ser si… a lo mejor aqui son otro códigos…. nunca lo he probado…

      3 de abril de 2020
  4. renty

    Hola, sigo tu manual pero no hay forma. Tengo un router openwrt y añado la vlan 3 desde ahi, pero nada.

    Y si entro en la configuración de red del cisco y pongo la vlan 3 en este, se me queda tostado y tengo que reiniciar de fabrica.

    Se te ocurre alguna idea?

    3 de abril de 2020
    • Javier Gutierrez Abella

      en el router no hay que poner ninguna VLAN ni nada… tu en tu router en cualquier puerto ethernet donde tengas internet normal no has de hacerle ninguna configuracion al router. todo es el ATA

      3 de abril de 2020
    • renty

      Muchas gracias por contestar, pero cuando pongo la VLAN en la configuracion del ATA es cuando se que me queda tostado…. y ya no tengo acceso a el por IP ni nada, me toca reiniciar con el clip….
      Cabe decir que no tengo el HGU en modo bridge, sino un ONT propio.

      4 de abril de 2020
    • Javier Gutierrez Abella

      no hay que hacer nada de vlan ni nada…. configuras el ATA como viene ahi lo conectas en una boca del router y listo…

      4 de abril de 2020
    • renty

      pues eso he hecho ya no se cuantas veces y nada… o estoy copiando algun parametro mal, o tengo algo mal configurado en openwrt

      4 de abril de 2020
    • Javier Gutierrez Abella

      conecta el ATA al router original de telefonica a ver si te va… y descartamos que el ata este mal configurado

      4 de abril de 2020
    • renty

      Toda la razon del mundo. El ata conectado al HGU con la configuración de fábrica funciona perfectamente…
      Asi que tiene que ser un tema de la configuracion de openwrt

      4 de abril de 2020
    • Javier Gutierrez Abella

      te sirve asi??? o necesitas conectarlo al opnwrt??

      4 de abril de 2020
    • renty

      No, preferia tenerlo conectado al openwrt para asi quitar el HGU. Pero bueno, ya sabiendo que la configuración es la correcta solo me queda cacharear con el openwrt. Sigo pensando que es un tema de VLANs.
      muchas gracias por todo.

      4 de abril de 2020
    • Javier Gutierrez Abella

      yo lo tengo conectado al HGU directamente… y el dd-wrt al hgu y listo… pero tengo un solo equipo de movistar todo integrado que me pasa de fibra a ethernet… tu tienes varios entiendo… no??? puedes pedir si eso que te lo cambien…. a uno solo y lsito

      4 de abril de 2020
    • renty

      No, yo tenia un HGU, pero lo que he instalado es un ONT de ubiquiti para liberarme del HGU. La VLAN6 sin problemas, pero la 3 es la que me trae de cabeza.

      4 de abril de 2020
    • Javier Gutierrez Abella

      con eso ya me pierdo tio… y si enchufas el ATA a la VLAN6 no va??? es configuracion del openwrt no del ATA eso está claro…

      4 de abril de 2020
  5. renty

    Este comentario ha sido eliminado por el autor.

    4 de abril de 2020
  6. jjab

    Hola Javi

    He seguido tus instrucciones para configurar mi SPA112 pero no funciona. En Registration State sale FAILED. Mi router es el de Fusion Empresas de Movistar y por si las mscas he abierto el puerto 5060. Tengo que hacer algo más?

    17 de junio de 2020
    • Javier Gutierrez Abella

      Si es un fusion empresas no funciona con la configuracion de particulares. En empresas la configuracion en es otra… que aun no se cual es pero lo estoy investigando. Esto solo sirve en particulares en empresas la he probado y no va…

      17 de junio de 2020
    • jjab

      Ok, gracias. Si me entero de como funciona lo comparto por aquí.

      18 de junio de 2020
    • Javier Gutierrez Abella

      si perfecto! si me entero yo tb publicaré un articulo si…

      18 de junio de 2020
  7. Oscar Gorri

    Interesante tutorial, pero … Soy ciego y no puedo ver los parámetros que has puesto en la captura de pantalla. Tengo el mismo ATA y me interesa poder configurarlo. Gracias!

    17 de enero de 2021
    • Javier Gutierrez Abella

      Hola, pues no se como podría ayudarte, son como 3 paginas completas de parámetros. Habrá mas de 100 a comprobar, si que la mayoría vienen por defecto así pero requiere comprobarlos. ¿Se te ocurre como podría ayudarte?

      17 de enero de 2021
  8. Oscar Gorri

    Gracias! En principio la mayor parte de parámetros vienen por defecto y no deberían afectar al funcionamiento, pero los interesantes serían los que modificaste y donde lo hiciste. Por ejemplo en la pantalla de instalación rápida no hay forma de modificar el servidor y sólo se ve el proxy.
    Por cierto, una de las cosas potentes que ofrece este adaptador es el configurador vocal mediante un teléfono conectado. pulsar * en la toma de línea y permite conocer mediante códigos toda la configuración de red y modificarla, desde puertos a ip fija máscaras … Gracias!

    18 de enero de 2021
  9. Gandalf

    Buenas tardes.

    Tengo un sistema de alarma que funciona por línea analógica de cobre. ¿Con este dispositivo configurándolo a la fibra de cualquier compañía me funcionaría y también todos los teléfonos de casa?

    ¿Las compañías facilitan esta información? Porque a las que he llamado no tienen ni idea de lo que les hablo. Gracias.

    2 de febrero de 2021
  10. Javier Gutierrez Abella

    Lo normal es que si te funcione, este dispositivo es un dispositivo que funciona con telf de tonos. Es decir los típicos teléfonos que se usaban con el cobre de toda la vida. Pero si nos remontamos a telf mucho mas viejos, de los años 80 o mas viejos eran de pulsos y esos en este sistema no funciona. Habría que poner un convertidor de tonos a pulsos en el medio y ya te funcionarían… Así que como recomendación compra este dispositivo en amazon, pruébalo y verás que debería funcionarte sin problema y si no va siempre lo puedes devolver. En el caso de que no fuese es que tu telf o sistema de alarma son de los años 80 o mas viejos y deberías comprar por unos 25e un convertidor de pulsos a tonos que venden en aliexpres… te dejo link de compra de este dispositivo en amazon, mira: https://amzn.to/3thp20q además si lo compras desde este link ayudas al blog ya que nos dan un peq comisión por tu compra…

    2 de febrero de 2021
  11. Escandallo

    Hola. Tengo configurado mi Cisco spa 112 con todos los parámetros que expones y no me funciona. Tengo bien configurada la triple Vlan de mi Asus RT3200AC. Quizás haya que configurar algo en el router que se me escape. ¿Alguna idea?

    3 de febrero de 2021
    • Javier Gutierrez

      Hola, en principio con esta configuración debería funcionar en el router original de la compañía. Si puedes pon el original y comprueba que funciona y así descartamos que el CISCO no este bien. Si con el router original funciona seria cuestión de ver ese Asus RT3200AC a ver que le falla…

      3 de febrero de 2021
  12. Escandallo

    Link status me sale "Conectado"
    DNS 1 sale con la misma IP que la Puerta de enlace
    Nombre del dominio "ninguno"

    3 de febrero de 2021
    • Javier Gutierrez

      Hola, en principio con esta configuración debería funcionar en el router original de la compañía. Si puedes pon el original y comprueba que funciona y así descartamos que el CISCO no este bien. Si con el router original funciona seria cuestión de ver ese Asus RT3200AC a ver que le falla…

      3 de febrero de 2021
  13. Jesus >J

    Hola, muchas gracias por el tutorial tan extenso y concreto. Estoy intentado hacer lo mismo para retirar el HGU de Movistar, a través de ONT Ubiquiti y unos router Velop. El Cisco SPA112 lo tengo de fábrica, y al meter todos los parámetros como comentas (o sin password, como he visto en algún foro de Movistar más actual), sigo obteniendo " Registration State: Failed"
    El SPA112 está conectado a un Ethernet
    Alguna sugerencia de donde podría estar mi error?

    28 de julio de 2021
    • Jesus >J

      Trabajando sobre O2

      28 de julio de 2021
    • Ricardo

      El servidor proxy con O2 debe ser el siguiente:
      10.31.255.134:5070

      Con eso funciona perfecto siguiendo los demás pasos indicados

      28 de agosto de 2021
  14. Ricardo

    Este comentario ha sido eliminado por el autor.

    28 de agosto de 2021
  15. Anónimo

    hola
    1.- router y ata con dhcp perfecto.
    2.- router dhcp y ata con ip fija no me funciona.
    Hay algun parametro extra ha añadir para funcione en este modo 2 ??
    gracias

    19 de mayo de 2022
